Está enfrentando dificuldades com o calor intenso ou o frio rigoroso e precisa de uma solução rápida para garantir o conforto na sua casa ou escritório? A instalação de um ar-condicionado é a solução, mas pode ser um desafio, especialmente se você não estiver familiarizado com o processo. Isso pode gerar frustração e até danos ao equipamento se não for feito corretamente.
Mas não se preocupe, estamos aqui para ajudar! Neste guia completo, vamos orientar você em um passo a passo sobre como instalar um ar-condicionado, desde a unidade interna até a externa. Continue lendo para descobrir como instalar o seu aparelho da melhor forma!
Instalação da unidade interna
Os modelos de ar-condicionado split e inverter (dois dos modelos mais comuns atualmente) possuem modos de instalação bem parecidos. Eles contam com uma unidade interna e externa. Confira a seguir o passo a passo para instalar cada parte do seu ar-condicionado!
1. Verifique o manual de instruções do aparelho
Antes de começar a instalação, é fundamental ler o manual de instruções do ar-condicionado. Cada modelo possui especificidades que devem ser seguidas à risca para garantir o correto funcionamento e a segurança do aparelho.
O manual fornece informações detalhadas sobre o equipamento, como a voltagem adequada, o tipo de suporte necessário e orientações específicas de montagem. Ao seguir as recomendações do fabricante, você evita erros comuns durante a instalação e assegura que todos os componentes sejam montados de maneira correta e segura.
Além disso, a leitura do manual pode ajudar a evitar problemas de garantia, pois muitos fabricantes exigem que a instalação siga exatamente suas instruções.
2. Confira se o espaço de instalação está pronto para recebê-lo
Antes de instalar a unidade interna, certifique-se de que o espaço destinado a ela está preparado. Escolha um local que permita a circulação de ar adequada e que esteja longe de fontes de calor ou luz solar direta, o que pode comprometer a eficiência do ar-condicionado. Além disso, a parede onde o aparelho será montado deve ser capaz de suportar o peso da unidade interna.
Verifique se não há obstáculos próximos que possam bloquear o fluxo de ar ou dificultar a manutenção do aparelho no futuro. Manter um espaço livre ao redor da unidade é essencial para garantir que o ar-condicionado funcione de maneira eficiente e que seja fácil de acessar para limpezas e reparos.
3. Fixe a placa de montagem na parede
Com o local escolhido e preparado, o próximo passo é fixar a placa de montagem na parede. Ela é essencial para a instalação da unidade interna, pois é onde o ar-condicionado será apoiado. Use um nível para garantir que a placa esteja completamente reta antes de fixá-la para evitar problemas de drenagem e operação do aparelho.
Para prender a placa de forma segura, utilize parafusos e buchas adequados ao tipo de parede e ao peso do equipamento. Certifique-se de que a placa esteja firmemente fixada, sem folgas ou movimentos, para garantir a estabilidade da unidade interna.
4. Faça o furo na parede para a tubulação
Depois de fixar a placa de montagem, é necessário fazer um furo na parede para a passagem da tubulação e do cabo de conexão elétrica. Ele deve ser feito com uma leve inclinação para fora, o que ajudará na drenagem de água condensada e evitará que a água volte para dentro da unidade.
O diâmetro do furo deve ser suficiente para passar todos os tubos necessários, incluindo o tubo de drenagem, os tubos de gás e os cabos elétricos. Utilize uma broca de tamanho adequado para fazer o furo de forma precisa e segura, evitando danificar a parede ou comprometer a estrutura.
5. Verifique as conexões da parte elétrica
Antes de continuar com a instalação, é fundamental verificar todas as conexões elétricas. Siga as instruções do manual para conectar os fios de acordo com as cores e os códigos fornecidos.
Verifique se todos os cabos estão devidamente conectados e apertados, evitando mau contato ou riscos de curto-circuito. Lembre-se de que uma instalação elétrica incorreta pode não só danificar o aparelho, mas também representar um risco de incêndio.
Portanto, se você não se sentir confiante para realizar essa etapa, é recomendável buscar a ajuda de um profissional qualificado. Aproveite para conferir em nosso blog qual é o melhor fio elétrico para instalações residenciais!
6. Prenda todos os tubos
Com as conexões elétricas verificadas, é hora de prender todos os tubos que conectam a unidade interna à externa. Eles incluem o tubo de gás, o tubo de líquido e o tubo de drenagem. Certifique-se de que todos estão bem conectados e fixados para evitar vazamentos de gás refrigerante ou água.
Utilize fitas ou braçadeiras para prender os tubos e garantir que eles estejam bem organizados e sem torções, o que poderia prejudicar o fluxo refrigerante ou causar vazamentos de água. Mantenha os tubos o mais curtos possível para evitar a perda de eficiência.
7. Coloque o tubo de drenagem no fundo
O tubo de drenagem deve ser posicionado na parte inferior da unidade interna para garantir que a água condensada seja corretamente expelida. Esse tubo é responsável por levar a água gerada pela condensação para fora da unidade, evitando que se acumule e cause problemas como mofo e vazamentos internos.
Certifique-se de que o tubo de drenagem está livre de obstruções e posicionado com uma leve inclinação para facilitar o fluxo de água. Um tubo de drenagem mal posicionado pode resultar em goteiras e danos à parede ou ao chão.
8. Junte o tubo de drenagem com a base da unidade interna
Conecte o tubo de drenagem à base da unidade interna, seguindo as instruções do fabricante. Essa conexão deve ser firme para evitar vazamentos de água. Utilize fitas ou clipes de vedação para garantir que a conexão esteja bem selada e segura.
Verifique se o tubo de drenagem está corretamente posicionado e se há uma inclinação adequada para garantir a drenagem eficiente da água condensada. Uma conexão bem feita é essencial para evitar problemas de umidade e danos à unidade interna.
9. Fixe a unidade interna na placa de montagem
Com todos os tubos e o cabo de drenagem devidamente conectados, fixe a unidade interna na placa de montagem que você instalou anteriormente. Certifique-se de que a unidade esteja bem encaixada e presa, sem movimentos ou folgas, para evitar vibrações e ruídos durante o funcionamento.
Verifique se a unidade está nivelada e se todos os tubos e cabos estão organizados e seguros. Uma instalação correta garantirá o funcionamento eficiente do ar-condicionado e facilitará a manutenção futura.

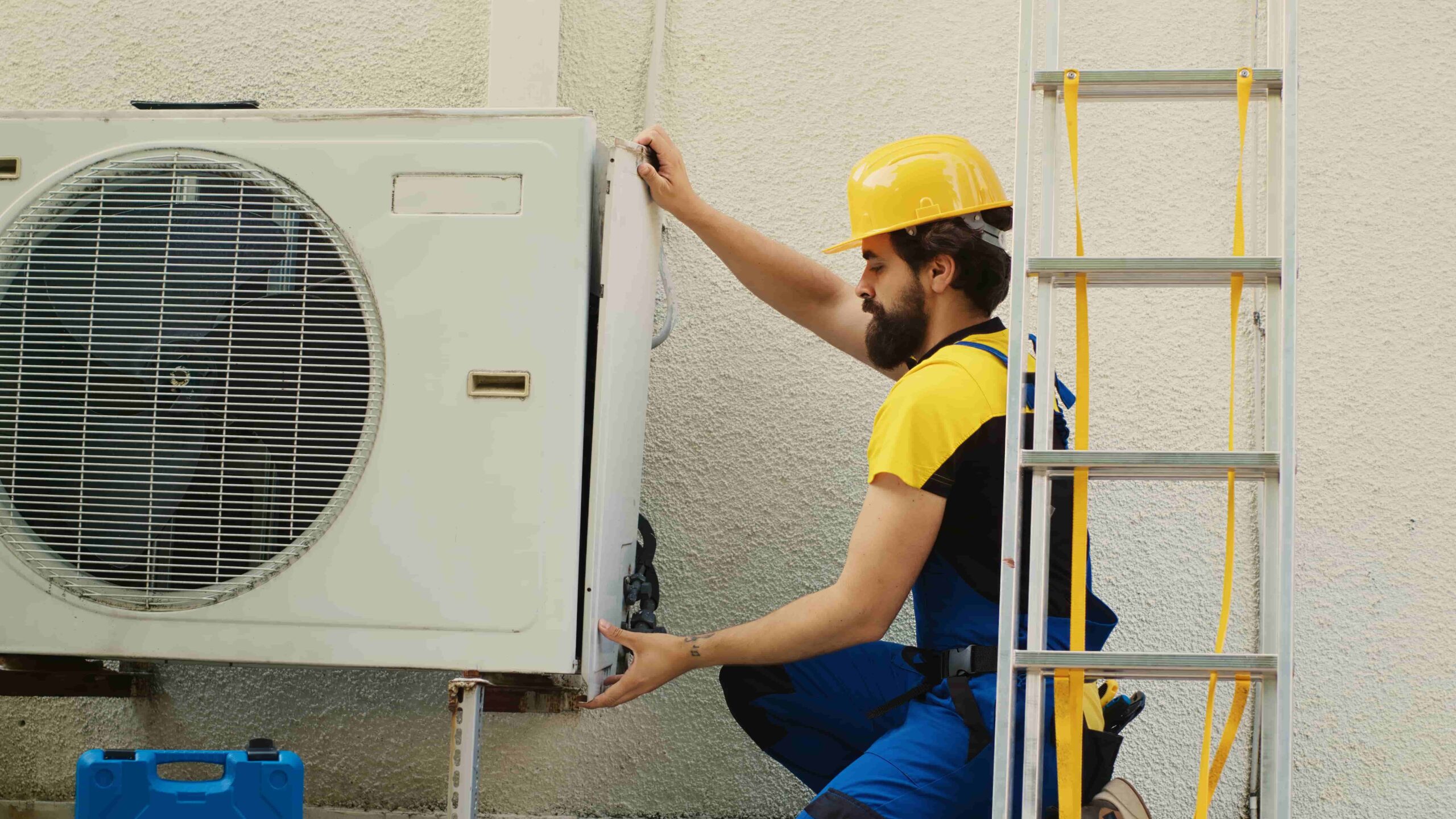

Instalação da unidade externa
Depois da instalação de parte interna do seu ar-condicionado, é hora de instalar também a unidade externa do aparelho. Confira o passo a passo!
1. Confira se está tudo certo com o local de instalação
Antes de instalar a unidade externa, é importante escolher um local adequado. A unidade externa deve ser posicionada em um local bem ventilado, longe de obstruções que possam comprometer o fluxo de ar e a eficiência do aparelho. Verifique se o local oferece uma base sólida e estável para suportar o peso da unidade.
Além disso, o local deve estar protegido de exposição direta a elementos climáticos extremos, como chuva intensa ou luz solar direta, para prolongar a vida útil do equipamento e garantir seu bom funcionamento.
2. Posicione a placa de concreto no chão
Para garantir uma base estável para a unidade externa, coloque uma placa de concreto no chão, no local onde a unidade será instalada.
Essa placa ajudará a reduzir as vibrações e ruídos gerados pelo ar-condicionado, além de proteger o equipamento contra possíveis danos causados pela umidade ou pelo terreno irregular.
Certifique-se de que a placa de concreto está nivelada e que a unidade externa ficará bem apoiada. Uma base sólida é fundamental para evitar movimentações que possam comprometer a integridade do equipamento e a sua conexão com os tubos e cabos.
3. Conecte os fios, removendo a tampa
Remova a tampa da unidade externa para acessar os terminais de conexão elétrica. Conecte os fios de acordo com as instruções do fabricante, garantindo que cada fio esteja posicionado no terminal correspondente. Aperte bem os parafusos dos terminais para evitar mau contato.
Após conectar os fios, verifique novamente todas as conexões para garantir que estejam corretas e seguras. Isso evitará problemas elétricos que podem danificar a unidade ou representar riscos de segurança.
4. Prenda os tubos
Conecte os tubos de gás e líquido à unidade externa, utilizando os conectores fornecidos pelo fabricante. Certifique-se de que as conexões estejam firmes e bem vedadas para evitar vazamentos de refrigerante, o que pode comprometer a eficiência do sistema e causar danos ao meio ambiente.
Use chaves apropriadas para apertar os conectores e garantir uma vedação segura. Verifique também se os tubos estão bem posicionados e sem torções para garantir um fluxo eficiente de refrigerante entre as unidades interna e externa.
5. Faça a drenagem do ar e da umidade na tubulação
Antes de colocar o ar-condicionado para funcionar, é importante realizar a drenagem do ar e da umidade presentes na tubulação. Isso evitará que ambos se misturem com o refrigerante, o que pode comprometer a eficiência do sistema e causar danos ao compressor.
Utilize uma bomba de vácuo para remover o ar e a umidade dos tubos. Esse processo deve ser feito com cuidado, seguindo as instruções do fabricante para garantir que toda a umidade e ar sejam removidos adequadamente.
6. Ligue a mangueira de bomba a vácuo na porta de serviço
Conecte a mangueira da bomba de vácuo à porta de serviço da unidade externa do ar-condicionado. Essa etapa é essencial para a remoção completa do ar e da umidade da tubulação. Ao conectar a mangueira, certifique-se de que as conexões estão firmes e que não há vazamentos que possam comprometer o processo de evacuação.
Ligue a bomba de vácuo e deixe-a funcionando pelo tempo recomendado no manual do aparelho, geralmente de 15 a 30 minutos. Esse processo garante que o sistema esteja completamente livre de contaminantes, o que é essencial para o desempenho eficiente e a longevidade do ar-condicionado.
7. Desligue o botão de baixar a pressão
Após o processo de evacuação, desligue a bomba de vácuo e, em seguida, feche o botão de baixar a pressão na unidade externa. Esse botão é responsável por regular a pressão dentro do sistema durante a evacuação e precisa ser fechado para manter o vácuo criado no interior das tubulações.
8. Teste as válvulas
Com a evacuação concluída, teste as válvulas de serviço para garantir que estejam funcionando corretamente e que não haja vazamentos de refrigerante. Abra-as levemente para permitir que o refrigerante flua da unidade externa para a interna e verifique se há sinais de vazamento.
9. Desconecte a bomba de vácuo
Depois de testar e confirmar que não há vazamentos, é hora de desconectar a bomba de vácuo. Desconecte a mangueira da porta de serviço da unidade externa e certifique-se de que todas as conexões estejam bem fechadas. Recoloque a tampa da unidade externa e aperte todos os parafusos para garantir que a unidade esteja devidamente protegida contra poeira e umidade.
10. Enrole as articulações dos tubos
Para garantir uma proteção extra contra vazamentos e danos mecânicos, enrole as articulações dos tubos com fita de vedação ou isolamento específico para tubos de ar-condicionado. Esse passo é importante para proteger os tubos de impactos e das intempéries, especialmente se a unidade externa estiver exposta.
A fita de vedação também ajuda a manter a eficiência energética, evitando a perda de refrigerante e garantindo que o sistema funcione em sua capacidade máxima. Certifique-se de que as articulações estejam bem envolvidas e que não haja pontos expostos.
11. Sele o buraco na parede
Finalmente, sele o buraco na parede por onde passaram os tubos e cabos de conexão. Use argamassa, silicone ou outro material de vedação adequado para fechar completamente o buraco, evitando a entrada de água, insetos e poeira. Um bom selamento é essencial para manter a eficiência do ar-condicionado e proteger a instalação elétrica.
Após selar o buraco, faça uma verificação final de toda a instalação. Garanta que todas as conexões estão seguras e que não há sinais de vazamentos ou mau funcionamento. Agora, você está pronto para ligar seu ar-condicionado e aproveitar um ambiente com temperatura controlada e confortável.
